Tarea 3.1: Tipos de Cableado

1.- ¿Qué significa que un cable es apantallado y qué aplicaciones tiene? (Inserta una fotografía de un cable apantallado)

En este tipo de cable multipolar uno de sus coductores está en formato de malla y en su interior se encuentra el restode de conductores.

2.- Busca a continuación una fotografía de los siguientes tipos de cables e indica las característica principal de cada uno de ellos. Indica en la leyenda de cada imagen el nombre del cable y a continuación explica la característica principal del cable.

a.- Cable multiconductor multipolar.

Estan formados por varios cables unipolares agrupados entre sí

b.- Hilo de cobre rígido esmaltado.

Se encuentran aislados por una fina capa de barniz o esmalte

c.- Cable flexible.

Se puede doblar con gran facilidad

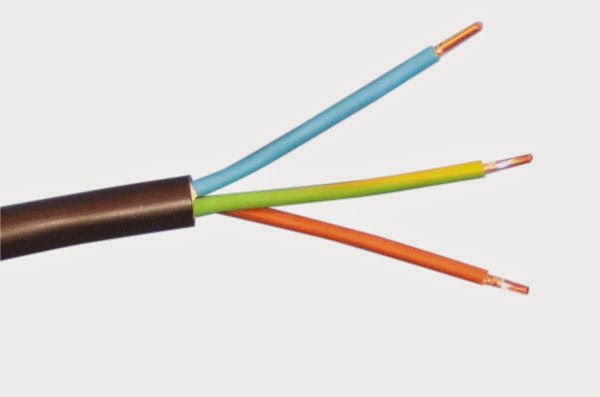

d.- Cable multipolar tipo manguera.

Están constituidos por varios cables unipolares cubiertos por una funda común

e.- Cable de cinta plana.

Son cables multipolares que tienen forma plana,estan constituidos por un determinado número de conductores flexibles de pequeña sección, unidos entre sí en línea mediante una funda aislante

3.- Di cuáles de estas opciones son incorrectos  relacionados con los cables de tipo esmaltado. ¿Por qué?

a.- Están aislados con barniz o esmalte.
-Verdadero

b.- No es necesario retirar el barniz para efectuar su conexión o soldadura.
-Falso:Para su conexión eléctrica es necesario retirar el esmalte que los recubre

c.- Se utilizan en transformadores y motores eléctricos.
-Verdadero

d.- Su calibre se expresa en milímetros.
-Verdadero

4.- Di cuáles de estas opciones son incorrectos yrelacionados con los cables de fibra óptica ¿Por qué?

a.- Transmiten gran cantidad datos a través de finos cables de cobre.
-Falso:En los cables de fibra óptica la información se transporta en haces de luz mediante formato digital.

b.-La transmisión se realiza entre un emisor y un receptor.
-Verdadero

c.-Por ellos se transmiten señales en forma de luz.
-Verdadero

d.- Para su manejo y conexión se utilizan herramientas convencionales.
-Falso:Este tipo de cableado requiere herramientas especiales que generalmente suelen ser caras e inaccesibles para técnicos de reparación de equipos.

5.- Responde brevemente e inserta una fotografía de cada herramienta:

a.- ¿Cuál es la herramienta ideal para retirar el aislante de los conductores eléctricos?

Pelacables

b.- ¿Cómo se denomina la herramienta utilizada para retirar la funda de los cables multipolares tipo manguera?

Pelamangueras

c.- ¿Cómo se retira el barniz de los cables esmaltados?

Pinzas pelacables para retirar esmaltado

6.-¿Qué diferencia existe entre un cable rígido y uno flexible?
Los cables rígidos estan construidos por un alambre cilíndrico y los cables flexibles están formados por un conjunto de alambres lo suficientemente finos  para formar un solo conductor.

7.- ¿En qué se mide el calibre de los conductores eléctricos?Nombra algunos ejemplos de cables comerciales.
Se mide en milímetros cuadrados, siendo las secciones comerciales 0,5mmº2//0,75mmº2//1mmº2//1,5mmº2//2,5mmº2//etc..
Ejemplos:Cable de fibra óptica, de cinta plana,cable coaxial... ETC

 8.- Decir cuales de estos materiales son conductores de la electricidad y cuales aislantes. (Inserta una imagen de cada uno de los materiales)

1. Oro:-Conductor:

2. Madera:-Aislante:

3. Plástico:-Aislante

4. Cobre:-Conductor:

5. Aluminio:



6. Papel:
